Twilight Sky Compass
Twilight Sky Compass

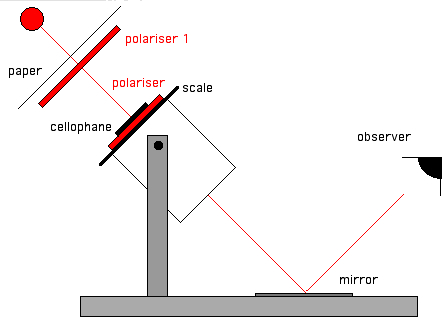

Test Stand

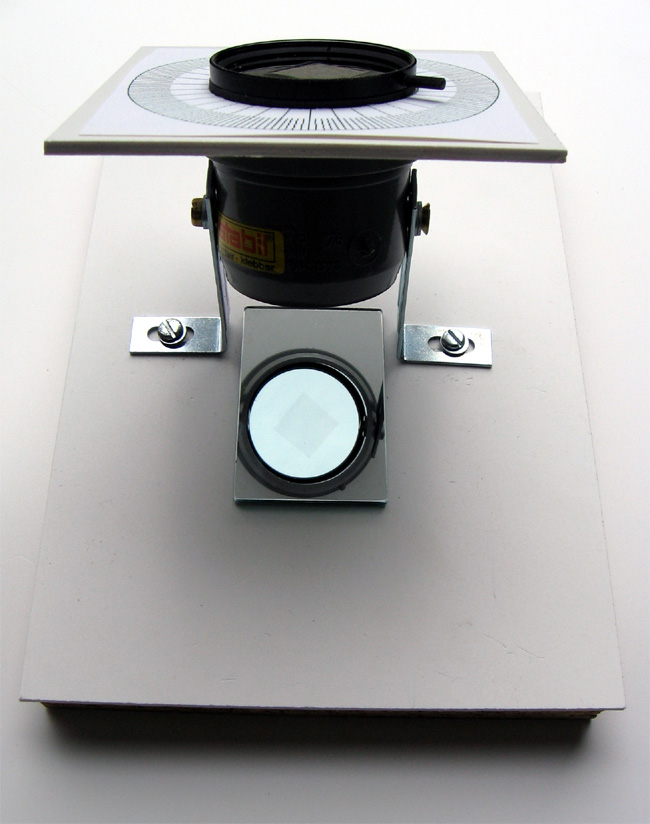

Die Glühlampe (ganz oben) und das rechteckige Polarisarionsfilter 1 mit senkrechter Durchlaßrichtung simulieren das polarisierte Himmelslicht. Ein Blatt weißes Papier dämpft die Helligkeit.

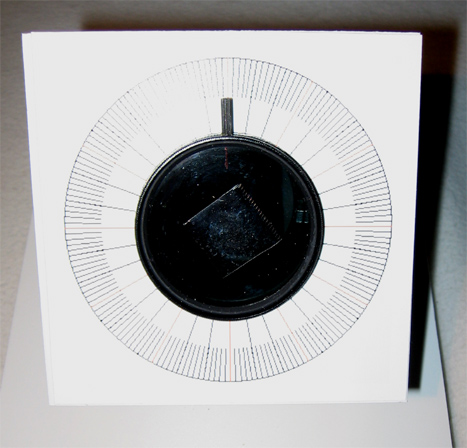

Das runde Polarisationsfilter des Kompasses und die Winkelskala sind parallel zur rechteckigen Polarisarionsplatte ausgerichtet. Auf dem Polarisationsfilter liegt die Cellophan-Folie, deren gezackte Abrißkante (oben rechts) gegen die senkrechte Durchlassrichtung des Filters um ca. 30 Grad gedreht ist.
Polarisation filter Cellophane

Die Filterstellung wird durch den Drehhebel im Uhrzeigersinn angegeben (oben=0°); die dem Hebel entsprechende Markierung am Rand des Filters erscheint im Spiegelbild unten:

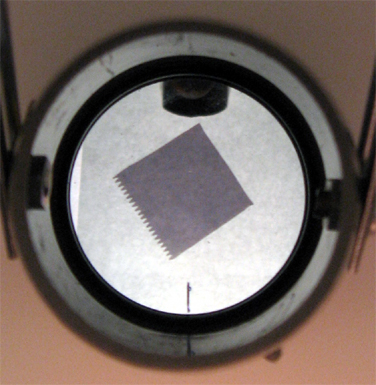

Bild 1: 0°

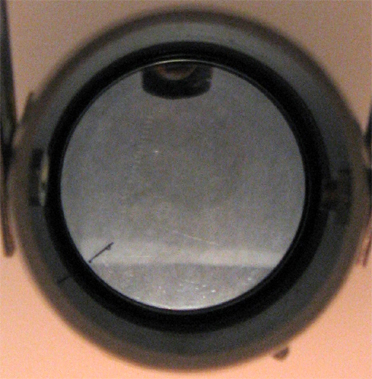

Bild 2: 52°, verschwindender Kontrast, Polarisationsfilter und Folie dunkel

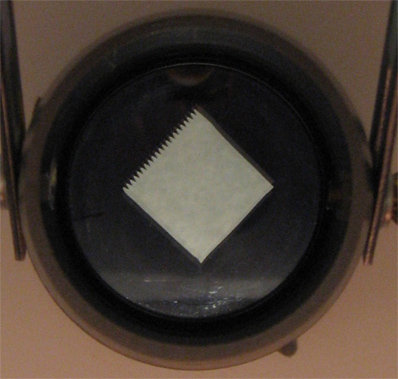

Bild 3: 80°, hoher Kontrast, Folie hell, Filter dunkel

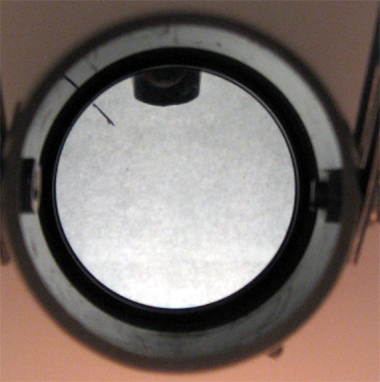

Bild 4: 138°, verschwindender Kontrast, Polarisationsfilter und Folie hell

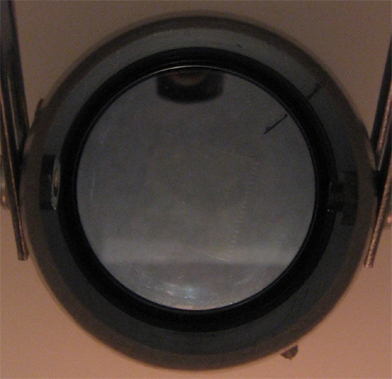

Bild 5: 230°, verschwindender Kontrast, Polarisationsfilter und Folie dunkel, wie bei 52°

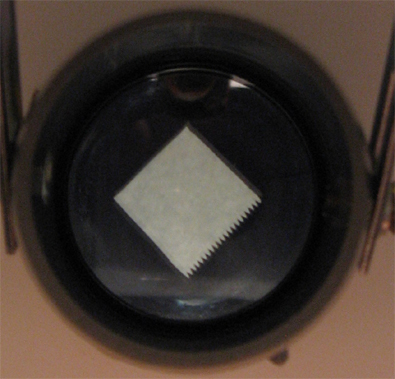

Bild 6: 255°, hoher Kontrast, Filter dunkel, Folie hell

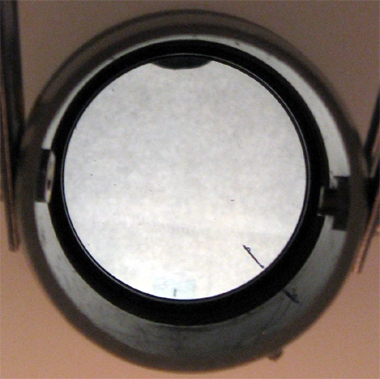

Bild 7: 315°, verschwindender Kontrast, Filter und Folie hell, wie bei 138°




Wiederholung bei rechteckigem Polarisationsfilter mit waagerechter Durchlaßrichtung

Dies entspricht den tatsächlichen Verhältnissen: die Polarisation des Himmelslichts ist senkrecht zur Ebene, in der Sonne, Beobachter und Blickrichtung liegen

(1) 45°: verschwindender Kontrast, Filter und Folie hell
(2) 140°: verschwindender Kontrast, Filter und Folie dunkel
(3) 225°: verschwindender Kontrast, Filter und Folie hell
(4) 320°: verschwindender Kontrast, Filter und Folie dunkel
Die Einstellgenauigkeit für das Verschwinden des Kontrastes schätze ich auf ca. +/- 2°.

(1) und (3) sowie (2) und (4) unterscheiden sich um 180°. Zwischen (1), (2) und (3), (4) liegen nicht genau 90° (wird nochmals überprüft).
Die Lage der 4 neutralen Winkelstellungen hängt von der Orientierung der Cellophan-Folie (ihrem Winkel mit der Durchlaßrichtung des Polarisationsfilters ab), aber auch von ihrer Dicke. Deckt man die Cellophan-Folie zusätzlich z.B. durch eine Plexigalsplatte ab, verändern sich die neutralen Stellungen.
